Beheerstelsels help masjiene en toestelle werk soos ons wil.Dit word in baie dinge rondom ons gebruik, soos waaiers, wasmasjiene en motors.Hierdie artikel verduidelik albei soorte op 'n eenvoudige manier, insluitend hoe hulle werk, hul voordele, waar dit gebruik word, en hoe dit vergelyk word.

Katalogus

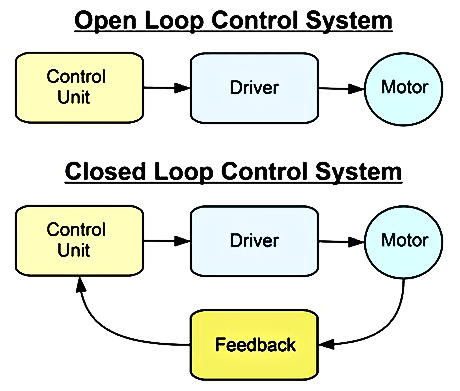

Figuur 1. Diagram van 'n oop lus en 'n geslote lusbeheerstelsel

Wat is 'n beheerstelsel?

'N Beheerstelsel is iets wat masjiene of prosesse help om te doen wat hulle veronderstel is om te doen.Hierdie lusse kyk of die resultaat korrek is en maak veranderings indien nodig.Beheerstelsels word gebruik in alledaagse items soos lugversorgers, yskaste, toilettenks, outomatiese strykysters en selfs in motors soos cruise control.In groter stelsels word hulle in fabrieke, kragsentrales, robotte en vervoerstelsels aangetref om veiligheid, spoed en werkverrigting te verbeter.

Daar is twee hooftipes beheerstelsels: oop-lus en geslote lus.Hierdie twee werke op verskillende maniere, en elkeen het sy eie gebruike, voordele en perke.In die volgende afdelings gaan ons oor hoe hulle werk, wat hul voor- en nadele is, en waar elke tipe baie gesien word.

Wat is 'n oop lusbeheerstelsel?

'N Oop lusbeheerstelsel is 'n stelsel wat werk op grond van 'n vaste instelling.Sodra u dit 'n opdrag gegee het, sal dit die werk doen en stop.Dit kyk nie of die resultaat korrek is of nie.Die stelsel maak geen veranderinge aan terwyl dit loop nie.Hierdie soort stelsel het geen terugvoer nie.Dit beteken dat dit nie na die uitset kyk om te sien of iets reggestel moet word nie.Dit volg net die instelling wat aan die begin gegee word en hou aan, selfs al gaan iets verkeerd.

Hier is 'n eenvoudige voorbeeld:

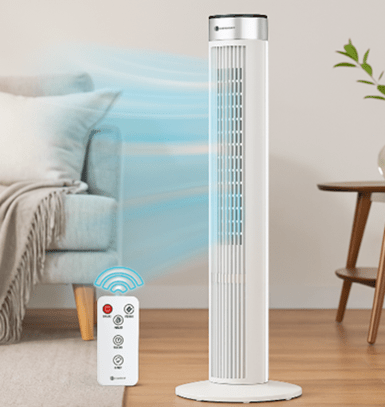

Figuur 2. 'n Fan met timer

'N Voorbeeld van 'n oop-lus-beheerstelsel is 'n waaier met 'n timer.U stel die waaier om 20 minute te hardloop.Na 20 minute skakel dit af, selfs al is die kamer nog warm.Die waaier kyk nie na die temperatuur nie.Dit volg net die tyd wat u stel.Dit is hoe 'n oop lusstelsel werk, daar is geen kontrole of aanpassing nie.

Voordele en nadele van die oop lusbeheerstelsel

Oop lusvoordele:

- oop lusstelsels is maklik om te verstaan ​​en te bedryf.Daar is geen ingewikkelde onderdele of terugvoerseine nie.

- Aangesien hulle nie sensors of terugvoertoestelle gebruik nie, is dit goedkoper om te bou en te onderhou.

- Hierdie stelsels reageer vinnig omdat hulle nie tyd spandeer om die uitset na te gaan of aanpassings aan te bring nie.

- Die stelselontwerp is eenvoudig, wat dit makliker maak om te installeer en op te los.

- Minder dele beteken minder dinge wat kan breek.Dit maak die stelsel meer betroubaar in basiese take.

- Open lusstelsels is goed vir take waar toestande nie veel verander nie en akkuraatheid nie 'n groot probleem is nie.

Nadele vir oop lus:

- Die stelsel kyk nie of die resultaat reg of verkeerd is nie.

- As iets verander terwyl die stelsel werk, kan die uitset verkeerd wees.

- Sodra dit begin is, volg dit net die ingestelde instruksies en maak geen veranderinge nie.

- Dit werk nie goed as die omgewing of situasie tydens werking verander nie.

- As die resultaat nie korrek is nie, moet 'n persoon dit volgende keer oplet en regmaak.

Toepassings van oop lusbeheerstelsel

Timer -gebaseerde waaier of verwarmer - loop vir 'n vasgestelde tyd en stop, sonder om die kamertemperatuur na te gaan.

Eenvoudige verkeerslig - verander ligte gebaseer op vaste tydsberekening, nie werklike verkeer nie.

Basiese wasmasjien - volg 'n vaste wassiklus sonder om na te gaan of klere skoon is.

Watervulling met timer - vul water vir 'n vasgestelde tyd, nie gebaseer op hoe vol die tenk is nie.

Rysstok met timer - kook vir 'n vasgestelde tyd, sonder om na te gaan of die rys volledig gaar is.

Wat is 'n geslote lus-beheerstelsel?

'N Geslote lus-beheerstelsel is 'n stelsel wat sy eie uitset dophou en veranderings aanbring terwyl dit werk.Dit gebruik terugvoer om te kyk of die resultaat korrek is.As die uitset nie is wat dit moet wees nie, pas die stelsel homself aan om die probleem op te los.

Anders as die oop-lus-beheerstelsel, wat slegs 'n vaste instruksie volg en nie die resultaat nagaan nie, is die geslote lus-stelsel altyd besig om te kontroleer en reg te stel.Dit maak dit meer akkuraat, meer betroubaar en beter vir take waar die toestande verander.

Hier is 'n eenvoudige voorbeeld:

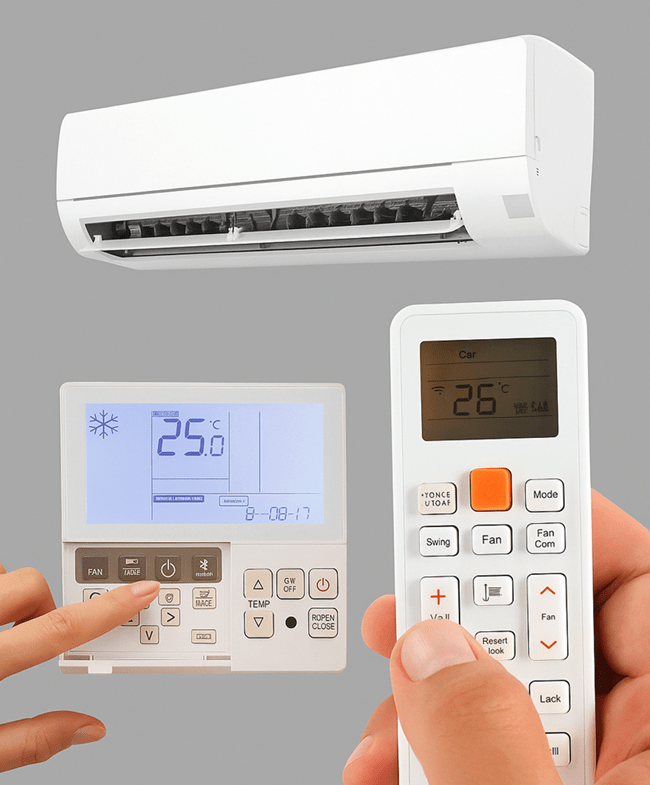

Figuur 3. Lugversorger met 'n termostaat

'N lugversorger met 'n termostaat.U stel die temperatuur op 25 ° C.Die lugversorger skakel aan en hou aan om die kamertemperatuur te kontroleer.As die kamer te warm word, koel dit af.As die kamer 25 ° C bereik, skakel dit af.As dit weer warm word, skakel dit weer aan.Hierdie stelsel hou aan en verstel om die regte temperatuur te handhaaf.

Voordele en nadele geslote lusbeheerstelsel

Geslote lusvoordele:

- gee meer korrekte resultate.Die stelsel kontroleer die uitset en maak enige fout reg, dus is die resultaat nader aan wat u wil hê.

- Verander outomaties.As iets rondom die stelsel verander, kan dit op sigself sonder hulp aanpas.

- Dit hou die uitsetvlak stabiel, selfs al verander die werksomstandighede.

- Hierdie soort stelsel is beter vir take wat korrek en veilig gedoen moet word.

- Omdat dit homself regmaak, is dit nie nodig dat iemand dit heeltyd kyk nie.

- Geslote lusbeheerstelsel werk goed in stelsels wat gereelde veranderinge en meer beheer benodig.

Geslote lus nadele:

- Geslote lus kos meer om te bou omdat dit sensors, terugvoeronderdele en 'n beheereenheid benodig.

- Die stelselontwerp is moeiliker om te verstaan ​​en op te stel in vergelyking met oop-lusstelsels.

- Meer dele beteken meer kanse dat iets verkeerd gaan, daarom moet dit meer gereeld nagegaan word.

- Omdat die stelsel aanhou kyk en aanpas, kan dit in sommige vinnig veranderende situasies stadiger reageer.

- Dit gebruik meer energie, want dit moet aanhou om die terugvoer en beheeronderdele te laat loop.

Toepassings van geslote lusbeheerstelsel

Lugversorger - kontroleer kamertemperatuur en pas die verkoeling outomaties aan.

Car Cruise Control - hou die snelheid van die motor konstant deur na te gaan en aan te pas op grond van padveranderings.

Slim wasmasjien - voel watervlak of vuil en pas die wastyd of spoed aan.

Industrial Robot - gebruik sensors om beweging aan te pas vir beter akkuraatheid in take.

Oond met temperatuurbeheer - hou hitte stabiel deur die verwarmer aan of uit te skakel op grond van die vasgestelde temperatuur.

Hoe terugvoer in 'n geslote lusstelsel werk

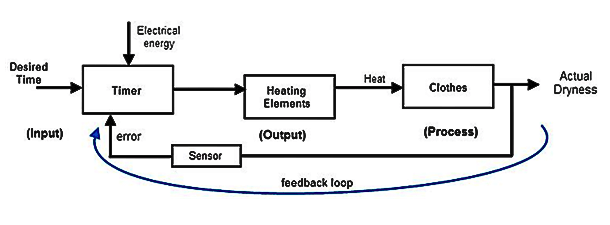

Figuur 4. Voorbeeld van terugvoer in 'n geslote lus droërstelsel

In 'n geslote lus-beheerstelsel is terugvoer die proses wat die stelsel in staat stel om sy eie uitset te monitor en veranderinge aan te bring as iets nie reg is nie.Dit is wat geslote lusstelsels meer akkuraat en betroubaar maak as oop-lusstelsels.

Stap-vir-stap:

Inset word gegee → Die stelsel ontvang 'n teiken of gewenste waarde, ook genoem die vasgestelde punt.Dit is wat ons wil hê dat die stelsel moet bereik, byvoorbeeld om 'n waaier in te stel om 'n kamer op 25 ° C te hou.

Stelsel begin werk → Op grond van die invoer begin die stelsel werk.Dit voer 'n aksie uit soos om 'n motor aan te skakel, 'n verwarmer te laat loop of die spoed te verhoog.

Uitset word gemeet → Terwyl die stelsel loop, meet sensors wat eintlik gebeur.Byvoorbeeld, 'n temperatuursensor kontroleer die huidige temperatuur in die kamer.

Terugvoer word aan die beheerder gestuur → Die gemete uitset word na die beheerder teruggestuur.Dit is die terugvoersein wat die stelsel vertel hoe naby dit aan die teikenwaarde is.

Vergelyking word getref → Die beheerder vergelyk die werklike uitset met die gewenste inset.As dit dieselfde is, word geen veranderinge aangebring nie.As daar 'n verskil is (genoemde fout), weet die beheerder dat iets aangepas moet word.

Stelsel maak regstellings → As die uitset te laag of te hoog is, sal die stelsel die werking daarvan verander om die fout te verminder.Byvoorbeeld, as die kamer te koud is, sal die verwarmer sy krag verhoog.

Terugvoer help die stelsel om die regte ding te doen, selfs al verander iets daar rondom.Sonder terugvoer sal die stelsel aanhou werk op dieselfde manier, selfs al is die resultaat verkeerd.Maar met terugvoer, kan die stelsel vinnig kyk of iets af is en veranderinge aanbring om dit reg te stel.

Vergelykingstabel: Open lus vs geslote lusbeheerstelsel

Oop-lus- en geslote lusbeheerstelsels is twee maniere om te beheer hoe masjiene werk.Oop-lusstelsels is eenvoudig en laekoste, terwyl geslote lusstelsels beter is vir take wat korrekte en bestendige resultate benodig.Die onderstaande tabel toon die belangrikste verskille tussen hierdie twee beheerstelsels.

Kenmerk	Oop-lus-beheerstelsel	Geslote lus-beheerstelsel
Terugvoer	Gebruik nie terugvoer	Gebruik terugvoer aan Kontroleer en korrigeer die uitset
Akkuraatheid	Minder akkuraat;blik gee verkeerde resultate as voorwaardes verander	Meer akkuraat; Pas die uitset aan om by die gewenste resultaat te pas
Kontroleaksie	Vas;doen nie Hang af van die uitset	Hang af van die werklike uitset en veranderinge soos benodig
Stelselverstelling	Kan nie verstel nie homself	Pas homself aan outomaties gebaseer op terugvoer
Ingewikkeldheid	Eenvoudig om te ontwerp en verstaan	Meer ingewikkeld in Ontwerp en opstelling
Koste bereken	Goedkoper om te bou en handhaaf	Duurder as gevolg aan sensors en terugvoeronderdele
Stabiliteit	Mag word onstabiel as die omgewing verander	Meer stabiel, selfs Wanneer werksomstandighede verander
Onderhoud	Benodig min onderhoud	Benodig meer sorg As gevolg van meer dele en sensors
Spoed van werking	Vinnige werking Aangesien geen tyd aan terugvoer bestee word nie	Kan effens wees stadiger as gevolg van kontrole en verstelling
Betroubaarheid	Minder betroubaar as Taak benodig akkuraatheid	Meer betroubaar, Veral vir hooftake
Gemak van gebruik	Maklik om te bedryf; Werk met eenvoudige insette	Behoefte behoorlike opstelling En soms goeie hantering
Energieverbruik	Gebruik minder energie Aangesien minder onderdele betrokke is	Mag meer gebruik energie as gevolg van deurlopende monitering
Voorbeelde	Timer-gebaseerde aanhanger, Basiese wasmasjien, eenvoudige ligte	Lugversorger, Outomatiese motorspoedbeheer, slim wasmasjiene
Die beste gebruik vir	Eenvoudige take waar Die toestande verander nie veel nie	Take waar uitset Moet korrek wees en voorwaardes kan verander

Konklusie

Oop-lus- en geslote lusbeheerstelsels is albei effektief.Ooplusstelsels is maklik om te gebruik en kos minder, maar hulle kyk nie of die werk reg gedoen word nie.Geslote lusstelsels is meer akkuraat omdat hulle die resultaat kan dophou en hulself kan aanpas.Dit is beter vir take wat korrekte resultate benodig en kan verander tydens werk.As u weet hoe elkeen werk, help u om die regte stelsel vir u behoeftes te kies.
