Wat is 'n operasionele transgeleidingsversterkers (OTA)?
2026-05-22 380

Hierdie artikel verduidelik hoe Operational Transconductance Amplifiers (OTA's) werk en hoekom hulle belangrik is in analoog elektroniese stroombane.Dit bespreek hoe OTA's insetspanningsverskille in uitsetstroom omskakel, hoe hulle verskil van tradisionele op-versterkers, en hoe hul transgeleiding en voorspanning stroom stroombaangedrag beïnvloed.Die artikel dek ook algemene OTA-stroombaankonfigurasies, praktiese toepassings in oudio- en analoogstelsels, gewilde OTA IC's soos die LM13700 en CA3080, algemene ontwerpprobleme, probleemoplossingsmetodes, moderne alternatiewe en praktiese leiding vir die keuse van die regte OTA IC vir verskillende projekte.

Katalogus

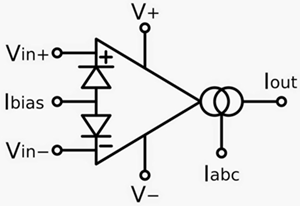

Figuur 1. Basiese OTA Funksionele Diagram

Hoe 'n OTA spanning omskakel in stroom

An Operasionele transgeleidingsversterker (OTA) skakel 'n klein spanningsverskil by sy insette om in 'n uitsetstroom.Dit het twee insette penne: die positiewe insette (+) en die negatiewe inset (−).Die OTA kontroleer die verskil tussen hierdie twee insetspannings.

Wanneer die positiewe inset hoër as die negatiewe inset is, produseer die OTA uitsetstroom in een rigting.Wanneer die negatiewe inset hoër is, verander die uitsetstroom van rigting.Dit beteken die insetspanningsverskil beheer die rigting en hoeveelheid uitsetstroom.

Die basiese OTA-verhouding is:

ek_uit = g_m(V₊ − V₋)

Hier, ek_uit is die uitsetstroom. V+ − V− is die spanningsverskil tussen die twee insette. gm is transgeleiding, wat vertel hoe sterk die OTA insetspanning in uitsetstroom omskakel.'n Hoër gm produseer meer uitsetstroom vanaf dieselfde insetspanningsverskil.

'n OTA gee 'n stroomuitset aangesien sy uitset 'n hoë impedansie het.Dit laat die uitset hoofsaaklik as 'n beheerde stroombron optree.Die finale uitsetspanning hang af van die las of stroombaan wat aan die OTA-uitset gekoppel is.

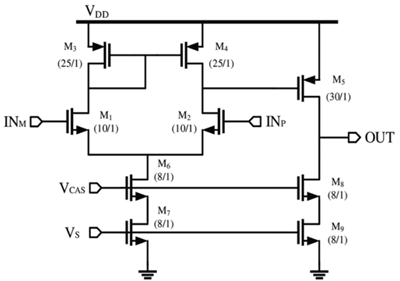

Figuur 2. CMOS OTA Interne Kringdiagram

Baie OTA's laat ook toe vooroordeel stroom beheer.Wanneer die voorspanningstroom toeneem, gm neem ook toe, so die OTA produseer 'n sterker uitsetstroom.Wanneer die voorspanningstroom afneem, word gm laer, dus word die uitsetstroom swakker.Dit is hoekom OTA's nuttig is in stroombane waar versterking of seinbeheer elektronies aangepas moet word.

OTA vs Op-Amp: Sleutelverskille

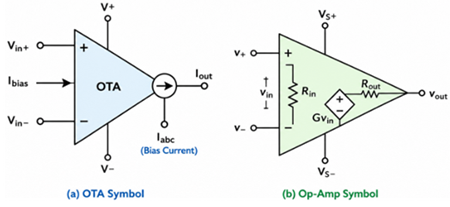

Figuur 3. OTA vs Op-Amp simbool

Kenmerk	OTA (Operasionele transgeleidingsversterker)	Op-Amp
Hooffunksie	Skakel insette om spanningsverskil in uitsetstroom	Skakel insette om spanningsverskil in uitsetspanning
Uitset tipe	Huidige uitset	Spanning uitset
Uitsetgedrag	Tree hoofsaaklik op as 'n beheerde stroombron	Tree hoofsaaklik op as 'n beheerde spanningsbron
Uitsetimpedansie	Hoë uitsetimpedansie	Lae uitsetimpedansie
Verkry beheer	Wins kan aangepas word elektronies met behulp van voorspanningstroom	Wins is hoofsaaklik beheer deur eksterne resistors
Invoerstruktuur	Differensiële insette	Differensiële insette
Seinbeheer	Spanningskontroles uitsetstroom	Spanningskontroles uitsetspanning
Terugvoergedrag	Dikwels gebruik met huidige-gebaseerde terugvoergedrag	Gebruik gewoonlik spanning negatiewe terugvoer
Spanningstoename Stabiliteit	Hang af van transgeleiding en eksterne stroombaan	Gewoonlik meer stabiel en voorspelbaar
Vooroordeel huidige Belangrikheid	Vooroordeel stroom direk beïnvloed OTA werking en wins	Vooroordeelstroom gewoonlik beheer nie versterkerwins nie
Elektroniese instemming Vermoë	Uitstekend vir elektroniese stemming en verstelbare analoog beheer	Beperk elektronies kry aanpassing
Uitsetlading Afhanklikheid	Uitsetspanning hang baie af van gekoppelde las	Kan direk bestuur spanning laai makliker
Analoog beheer Vermoë	Baie geskik vir spanning-beheerde analoog stroombane	Beter vir standaard versterking en seinkondisionering
Kringbuigsaamheid	Geskik vir veranderlike analoog gedrag	Nuttig vir vaste en stabiele versterking
Tipiese ontwerpfokus	Huidige-domein analoog ontwerp	Spanning-domein analoog ontwerp
Beste gebruik wanneer	Jy benodig verstelbare versterking of spanningsbeheerde gedrag	Jy het stal nodig spanningsversterking
Algemene gebruikstyl	Dinamiese analoog beheerkringe	Algemene doel versterkerkringe
Kompleksiteit van uitset Verhoog	Vereis eksterne las omskakeling vir spanningsuitset	Direkte spanning uitset is makliker om te gebruik
Hoëfrekwensie analoog Beheer	Dikwels verkies in instelbare analoog stelsels	Word in die algemeen gebruik analoog stelsels

Basiese OTA-kringkonfigurasies

OTA's kan op verskillende maniere verbind word, afhangende van hoe seine die stroombaan binnekom en verlaat.Die drie algemene OTA-konfigurasies is Enkelinvoer Enkel Uitset (SISO), Differensiële Inset Enkel Uitset (DISO), en Differensiële Inset Differensiële Uitset (DIDO).Hierdie konfigurasies beïnvloed seinvloei, geraasprestasie en hoe die OTA aan die volgende analoog stadium koppel.

Enkelingang Enkeluitset (SISO) OTA

'n SISO OTA gebruik een aktiewe insetsein en een uitsetstroom.Die ander inset is gewoonlik gekoppel aan grond of 'n verwysingsspanning.In hierdie opstelling vergelyk die OTA die insetsein met die verwysing en produseer 'n uitsetstroom gebaseer op daardie verskil.Dit is die eenvoudigste OTA-konfigurasie.Dit is maklik om aan te sluit, gebruik minder seinlyne en is geskik vir basiese analoog seinbeheer.

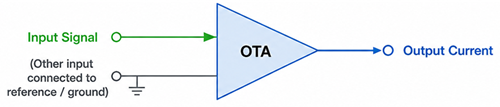

Figuur 4. SISO OTA-konfigurasie

Differensiële Invoer Enkel Uitset (DISO) OTA

'n DISO OTA gebruik beide die positiewe (+) en negatiewe (−) insette, maar dit verskaf slegs een uitsetstroom.Die OTA vergelyk die twee insetspannings en reageer op die verskil tussen hulle.Hierdie konfigurasie verbeter sein akkuraatheid aangesien dit ongewenste geraas wat op beide insette voorkom, kan verminder.

Figuur 5. DISO OTA-konfigurasie

Differensiële Inset Differensiële Uitset (DIDO) OTA

'n DIDO OTA gebruik differensiële insette en verskaf ook differensiële uitsette.Dit beteken die OTA vergelyk twee insetspannings en produseer twee uitsetstrome wat in teenoorgestelde rigtings beweeg.Dit is 'n volledig differensiële OTA-struktuur.Dit gee beter geraasverwerping, gebalanseerde seinvloei en sterker seinintegriteit in meer gevorderde analoogstroombane.

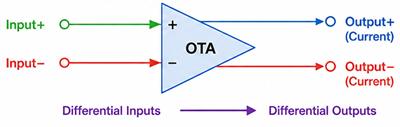

Figuur 6. DIDO OTA-konfigurasie

Invoer- en afvoereienskappe

Die OTA-invoerstadium vergelyk spanningseine, terwyl die uitsetkant soos 'n hoë-impedansiestroombron optree.'n SISO OTA is eenvoudiger en makliker om te gebruik, 'n DISO OTA verbeter insetsein akkuraatheid, en 'n DIDO OTA gee die beste gebalanseerde seingedrag wanneer 'n stroombaan differensiële uitset benodig.

OTA-toepassings in elektroniese stroombane

Aktiewe filters / spanning-beheerde filters: Elektroniese frekwensiebeheer in analoog filters.

Spanningsbeheerde versterkers (VCA's): Verstelbare seinversterking in oudio- en analoogstelsels.

Ossillators: Golfvorm en klokseingenerering.

Mengers: Seinkombinasie en frekwensie-omskakeling in RF- en kommunikasiekringe.

Outomatiese versterkingsbeheer (AGC) stroombane: Outomatiese seinvlakaanpassing.

Seinmodulasiekringe: Amplitude- en analoogseinbeheer in kommunikasiestelsels.

Oudio-gelykmakers: Frekwensievorming en toonaanpassing in oudio-elektronika.

Analoog sintetiseerders: Klankgenerering en filterbeheer in musiekelektronika.

ADC's en DAC's: Analoog sein kondisionering en omskakeling stadiums.

Stroomterugvoerversterkers: Hoëspoed analoog seinverwerking.

LED drywer stroombane: Huidige regulering vir LED-helderheidbeheer.

Kapasitiewe sensor-koppelvlakke: Sensorseinversterking en verwerking.

Vinnige pols integreerders: Hoëspoed analoog integrasie stroombane.

Analoog vermenigvuldigers: Seinvermenigvuldiging en modulasie.

Gewilde OTA IC's en hul kenmerke

Kenmerk	LM13700	LM13600	CA3080	Moderne OTA Alternatiewe
OTA tipe	Dubbele OTA met buffers	Ouer dubbele OTA-ontwerp	Enkel OTA-ontwerp	Nuwer OTA-gebaseerde IC's
Hoofgebruik	Oudiofilters, VCA's, ossillators, synths	Ouer filters en versterkingsbeheerkringe	Vintage synths en modulasiekringe	Lae geraas klank, sensors, presisie analoog
Voorsiening Reeks	Wye aanbod reeks vir baie analoog stroombane	Wye aanbod reeks maar ouer ontwerp	Matige aanbodreeks	Ondersteun dikwels moderne laespanningspore
Geraas	Goed genoeg vir die meeste oudio en analoog gebruike	Matige geraas prestasie	Hoër geraas as nuwer OTA's	Gewoonlik laer geraas en beter akkuraatheid
Oudio kwaliteit	Goed vir VCA's, filters en synth stroombane	Bruikbaar, maar minder vandag verkies	Meer vintage as skoon klink	Beter vir skoonmaker, lae-vervorming klank
Pakket	DIP en SOIC	Meestal ouer DIP weergawes	Meestal ouer DIP weergawes	Gewoonlik SOIC, QFN, of ander SMD-pakkette
Voordele	Maklik om te vind, buigsaam, goed gedokumenteer	Nuttig vir ouer OTA stroombane	Eenvoudig en goed vir klassieke ontwerpe	Beter lineariteit, laer krag, kleiner grootte
Beperkings	Ouer ontwerp, nie die laagste geraas opsie	Minder algemeen as LM13700	Beperkte aanbod, hoër geraas	Moet dalk versigtig wees uitleg en herontwerp
Beste vir	Algemene OTA-projekte	Onderhou ouer stroombane	Vintage-styl projekte	Moderne presisie ontwerpe

OTA-ontwerpprobleme en probleemoplossing

Vervorming – Dit gebeur wanneer die insetsein te groot is of die OTA buite sy lineêre reeks werk.Die uitset klink dalk of lyk onakkuraat.Om seinakkuraatheid te verbeter, moet jy die insetseinvlak verminder en die voorspanningstroom behoorlik aanpas.

Geraas – Geraas kom van swak aarding, raserige kragrelings, lang spore of hoë aanwins.Dit kan die uitset onstabiel of onduidelik maak.Om ongewenste geraas te verminder, moet jy skoon kragbronne, kort seinpaaie, behoorlike aarding en ontkoppelkapasitors gebruik.

Knipsel – Knip vind plaas wanneer die uitset sy limiet bereik en nie meer die sein korrek kan volg nie.Dit word veroorsaak deur hoë insetvlak, lae toevoerspanning of onbehoorlike lastoestande.Om knip te voorkom, moet jy die seinvlak verlaag en die toevoerspanning en lasvereistes nagaan.

Vooroordeel huidige onstabiliteit – Aangesien die voorspanningstroom OTA-wins beheer, kan onstabiele voorspanningstroom veranderende wins of inkonsekwente uitsetgedrag veroorsaak.Om die OTA-reaksie stabiel te hou, moet jy 'n stabiele stroombron gebruik en filter by die vooroordeelbeheerkring voeg.

Ossillasie – Ossillasie kan plaasvind as gevolg van ongewenste terugvoer, swak PCB-uitleg of lang hoë-impedansiespore.Dit kan veroorsaak dat die stroombaan ongewenste seine genereer.Om stabiliteit te verbeter, moet jy seinspore verkort, inset- en uitsetpaaie skei, en omleidingkapasitors naby die OTA plaas.

Temperatuurverdryf - OTA-gedrag kan verander wanneer temperatuur verander.Dit kan wins, voorspanningstroom en uitsetstabiliteit oor tyd beïnvloed.Om temperatuurverwante probleme te verminder, moet jy stabiele vooroordeelkomponente gebruik en vermy om die OTA naby warm komponente te plaas.

Swak PCB-uitleg - Slegte PCB-uitleg kan geraas, oorspraak en onstabiele werking veroorsaak.OTA-stroombane is sensitief aangesien hulle dikwels met klein analoog seine en hoë-impedansie nodusse werk.Om stroombaanprestasie te verbeter, moet jy analoogspore kort hou, 'n soliede grondvlak gebruik en analoog- en digitale seinpaaie skei.

Seinlineariteitsbeperkings - OTA's is nie perfek lineêr op alle seinvlakke nie.Groot insetspanningsverskille kan uitsetakkuraatheid verminder en vervorming verhoog.Om beter lineariteit te handhaaf, moet jy die insetsein binne die aanbevole bedryfsreeks hou en die voorspanningstroom korrek aanpas.

OTA vs Moderne Analoog Alternatiewe

OTA vs VCA

'n VCA is hoofsaaklik gebou vir gladde spanningsversterkingsbeheer, terwyl 'n OTA dikwels as die beheerelement binne daardie tipe stroombaan gebruik word.Die belangrikste verskil is dat 'n VCA makliker is om te gebruik wanneer die doel direkte winsbeheer is, terwyl 'n OTA meer ontwerp buigsaamheid gee wanneer jy stroomgebaseerde beheer en persoonlike analooggedrag benodig.

OTA vs DSP

DSP gebruik digitale verwerking, sagteware en algoritmes om seine te beheer.Dit gee meer buigsaamheid vir filtering, effekte en komplekse seinverwerking, maar dit benodig gewoonlik ADC's, DAC's en meer stelselontwerp.'n OTA is beter wanneer die stroombaan werklike tyd-analoogbeheer, lae latensie en eenvoudiger elektroniese afstemming benodig.

OTA vs CMOS Analoog IC's

Moderne CMOS analoog IC's kombineer verskeie analoog funksies in klein, lae-krag skyfies.Hulle is goed wanneer u kompakte grootte, laer krag en makliker integrasie benodig.'n OTA is steeds goed wanneer die ontwerp direkte analoog tuning of 'n pasgemaakte stroombeheerde stroombaan benodig.

OTA vs instrumentasieversterkers

Instrumentasieversterkers word gemaak vir akkurate spanningsmeting, hoë insetimpedansie en sterk geraasverwerping.Hulle is beter vir sensors en akkurate meetkringe.'n OTA is meer geskik wanneer die stroombaan verstelbare versterking, filtering of spanningsbeheerde analooggedrag benodig.

Hoe om die regte OTA IC te kies

Kies 'n OTA IC gebaseer op wat jou kring behoeftes.Vir oudio stroombane, sintetiseerders, en VCA's, kies een met lae geraas en goeie seinkwaliteit dus word die klank nie raserig of verwronge nie.Vir aktiewe filters en ossillators, kontroleer die bandwydte aangesien dit frekwensie akkuraatheid en stabiliteit beïnvloed.

Ook kontroleer die toevoerspanning.Sommige ouer OTA IC's benodig wyer of dubbele kragbronne, terwyl moderne OTA IC's beter kan werk in lae-spanning of battery-aangedrewe stroombane.As jou kring hanteer groter seine, kies 'n OTA met beter lineariteit om vervorming te verminder.

Vooroordeel stroom beheer word ook vereis omdat dit affekteer wins, filter stemming, en spanningsbeheerde werking.’n Wyer beheerreeks gee jou meer buigsaamheid.Vir prototipering of leer, DIP pakkette is makliker om te gebruik.Vir kompakte PCB-ontwerpe, SOIC of SBS pakkette is beter.

Laastens, kyk beskikbaarheid voor koop.Ouer OTA's kan moeiliker wees om te vind of kan vervalste risiko's hê.Vir die meeste algemene projekte, LM13700 is 'n veilige keuse.Vir vintage stroombane, CA3080 of LM13600 kan beter pas.Kies 'n nuwer OTA IC vir lae geraas, lae krag of moderne ontwerpe.
