Wat is 'n lineêre aktuator en hoe dit werk
2026-01-16 2144

'n Lineêre aktuator is 'n toestel wat help om dinge in 'n reguit lyn te beweeg.Lineêre aktuator kan voorwerpe stoot, trek, lig of skuif.Hierdie artikel verduidelik wat 'n lineêre aktuator is, hoe dit werk, sy hoofonderdele, verskillende tipes en waar dit toegepas word.Dit wys ook hoe om 'n lineêre aktuator met Arduino te beheer en hoe om die regte een te kies.

Katalogus

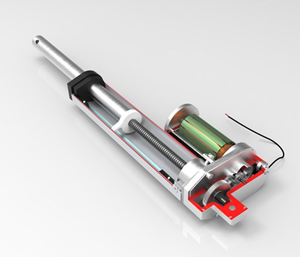

Figuur 1. Lineêre aktueerders

Verstaan lineêre aktueerders

A lineêre aktuator is 'n toestel wat reguitlynbeweging in plaas van sirkelbeweging skep.Lineêre aktueerders wat gebruik word om voorwerpe op 'n beheerde manier te druk, te trek, op te lig of te skuif.Terwyl 'n elektriese motor net tol, verander 'n lineêre aktuator hierdie draaibeweging in vorentoe en agtertoe beweging, wat in baie masjiene en stelsels vereis word.

Die meeste lineêre aktueerders gebruik 'n motor, ratte en 'n skroef of staaf om te werk.Wanneer krag toegepas word, draai die motor en dryf die ratte aan.Die ratte draai die skroef, wat veroorsaak dat die staaf in of uit beweeg.Die spoed en krag van hierdie beweging hang af van die aandrywer se ontwerp en ratopstelling.'n Skakelaar of beheerder kan die bewegingsrigting verander en die aandrywer op 'n spesifieke posisie stop.

Lineêre aktueerders word gevind in outomatiseringstelsels, robotika, verstelbare meubels, mediese toestelle en industriële toerusting.Hulle word gekies vir hul eenvoudige werking, bestendige werkverrigting en maklike beheer.

Hoofonderdele van 'n lineêre aktuator

'n Lineêre aktuator word gemaak van 'n paar hoofonderdele wat saamwerk om reguitlynbewegings te skep.Elke deel het 'n eenvoudige rol.

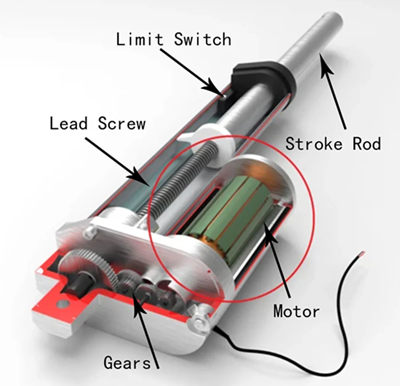

Figuur 2. Dele van 'n lineêre aktuator

• Motor - motor is die kragbron van die aktuator.Wanneer elektrisiteit toegepas word, draai dit en begin die bewegingsproses.

• Ratte (ratkas) - ratte verbind met die motor.Ratte vertraag die motorspoed en verhoog krag, wat die beweging sterker en meer beheer maak.

• Loodskroef / Dryfskroef - loodskroef is 'n roterende as binne die aktuator.Wanneer dit draai, verander dit die draaibeweging in reguit beweging.

• Staaf (verlengskag) - staaf is die bewegende deel wat in en uit gaan.Staaf is die deel wat 'n voorwerp stoot of trek.

• Behuising (liggaam) - behuising hou al die dele bymekaar en beskerm hulle teen stof en skade.

• Limietskakelaars - limietskakelaars stop die staaf wanneer dit die einde van sy reis bereik.Limietskakelaars help om skade te voorkom en hou die aktuator veilig.

Hoe 'n lineêre aktuator werk

Lineêre aktuator werk deur draaiende beweging in reguit beweging verander.Binne die aktuator is daar 'n klein motor, sommige ratte, en 'n staaf of skroef.Wanneer elektrisiteit voorsien word, begin die motor tol.

Soos die motor draai, is dit draai die ratte.Hierdie ratte draai die skroef binne die aktuator.Wanneer die skroef draaie, die staaf beweeg na buite of binne in 'n reguit lyn.Dit is hoe die aandrywer 'n voorwerp stoot of trek.As die motor in die teenoorgestelde rigting draai, beweeg die staaf terug.

U kan die beweging van 'n lineêre aktuator beheer deur 'n eenvoudige skakelaar of beheerder te gebruik.Dit laat jou toe om die staaf vorentoe, agtertoe te beweeg of dit op 'n sekere posisie te stop.

Tipes lineêre aktueerders

Lineêre aktueerders word gegroepeer volgens die manier waarop hulle beweging skep.Elke tipe werk anders en pas by verskillende take.

Elektriese lineêre aktueerders

Elektriese lineêre aktueerders werk met 'n elektriese motor.Wanneer krag voorsien word, draai die motor en beweeg 'n skroef binne die aktuator.Hierdie aksie druk of trek die staaf in 'n reguit lyn.Hierdie aktuators laat gladde beweging, eenvoudige rigtingbeheer en akkurate stoppunte toe.Elektriese lineêre aktueerders pas goed in projekte waar skoon werking en maklike beheer vereis word.

Hidrouliese lineêre aktuators

Hidrouliese lineêre aktueerders beweeg deur vloeistof onder druk te gebruik, gewoonlik olie.Wanneer die vloeistof in 'n silinder vloei, druk dit 'n suier vorentoe of agtertoe.Hierdie tipe kan baie swaar vragte en sterk kragte hanteer.Hidrouliese lineêre aktuators word gesien in groot masjiene waar sterkte saak maak.

Pneumatiese lineêre aktueerders

Pneumatiese lineêre aktueerders maak staat op saamgeperste lug om 'n suier binne 'n buis te beweeg.Wanneer lug die een kant binnekom, gly die suier in 'n reguit rigting.Hierdie aktueerders reageer vinnig en werk goed in stelsels wat vinnige beweging benodig.Pneumatiese lineêre aktuators is eenvoudig in ontwerp, maar is afhanklik van 'n lugtoevoer om te werk.

Meganiese (skroeftipe) lineêre aktueerders

Meganiese lineêre aktueerders beweeg deur handmatige aksie, soos om 'n skroef, wiel of handvatsel te draai.Soos die skroef draai, beweeg die staaf vorentoe of agtertoe.Hierdie aktuators het nie elektrisiteit of vloeistofdruk nodig nie.Meganiese lineêre aktueerders is maklik om te verstaan ​​en gee jou direkte beheer oor beweging.

Piëso-elektriese lineêre aktueerders

Piëso-elektriese lineêre aktueerders werk met spesiale materiale wat effens van vorm verander wanneer elektrisiteit toegepas word.Hierdie klein verandering skep baie fyn lineêre beweging.Alhoewel die bewegingsafstand kort is, is die beheer uiters akkuraat.Piëso-elektriese lineêre aktueerders pas by take waar klein en presiese beweging nodig is.

Toepassings van lineêre aktuator

Lineêre aktuators word in toestelle en stelsels hieronder gevind:

Outomatisering en Robotika - lineêre aktueerders help om arms, glyers en gereedskap te beweeg.Lineêr laat masjiene toe om herhaalde aksies akkuraat en in 'n reguit rigting uit te voer.

Verstelbare meubels - lineêre aktueerders maak dit moontlik vir meubels om glad te beweeg.Lineêre aktueerders help om verstelbare beddens, tafels, staande lessenaars en leunstoelmeganismes met eenvoudige beheer te verhoog of te verlaag.

Mediese Toerusting - lineêre aktuators help om hospitaalbeddens, ondersoektafels en pasiënthysers aan te pas.Hul beheerde beweging help om gerief en presiese posisionering te bied.

Industriële masjiene - Baie masjiene maak staat op lineêre aktueerders om onderdele te beweeg, materiaal te druk of gereedskap te posisioneer.Lineêre aktueerders ondersteun bestendige beweging en beheerde krag in vervaardigingstelsels.

Motorstelsels - lineêre aandrywers help met sitplekverstelling, deurslotte, stamvrystellingstelsels en ventilasiekontroles.Hulle help om gladde en beheerde beweging binne die voertuig te verskaf.

Huis en slim stelsels - Lineêre aktuators ondersteun vensteropeners, gordynstelsels en slimhuisprojekte.Lineêre aktueerders laat eenvoudige gemotoriseerde beweging toe wat deur skakelaars of beheerders beheer kan word.

Hoe om lineêre aktuators met Arduino te beheer

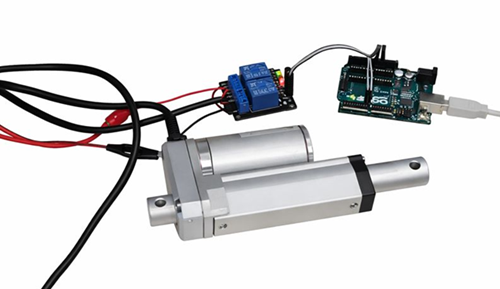

Figuur 3. Beheer lineêre aktueerders met Arduino

A lineêre aktuator kan beheer word met behulp van 'n Arduino deur eenvoudige seine te stuur wat dit vertel om vorentoe te beweeg, terug te beweeg of te stop.Aangesien 'n lineêre aktuator meer krag benodig as wat 'n Arduino kan verskaf, word 'n motorbestuurder of aflosmodule tussen die Arduino en die aktuator geplaas.Die Arduino stuur beheerseine na hierdie module, en die module verskaf veilig krag aan die aktuator.

Wanneer die Arduino die sein verander, draai die motor in die aktuator in 'n ander rigting.Dit laat die aktuatorstang uitbeweeg of in 'n reguit lyn terugbeweeg.Deur basiese kode te gebruik, kan die Arduino beheer wanneer die aktuator beweeg en wanneer dit stop.Knoppies of sensors kan ook bygevoeg word sodat die aktuator op jou insette reageer.

Elektriese vs hidrouliese vs pneumatiese lineêre aktuators

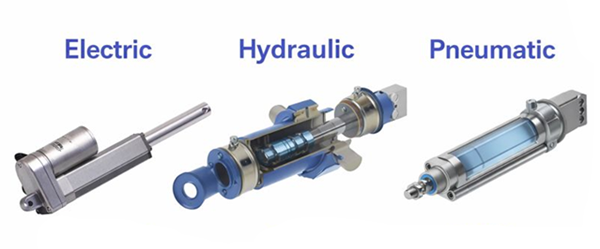

Figuur 4. Elektriese vs Hidrouliese vs Pneumatiese Lineêre Aktuators

Die tabel hieronder toon 'n vergelyking tussen elektriese, hidrouliese en pneumatiese lineêre aandrywers, om jou te help verstaan watter tipe by hul behoeftes pas.

Kenmerk	Elektries Lineêre aktuator	Hidroulies Lineêre aktuator	Pneumaties Lineêre aktuator
Kragbron	Elektrisiteit	Vloeistof onder druk (olie)	Saamgeperste lug
Hoe dit beweeg	Motor draai 'n skroef om die staaf te beweeg	Vloeistofdruk druk 'n suier	Lugdruk beweeg a suier
Forseer uitset	Medium krag	Baie hoë krag	Lae tot medium krag
Spoed	Stadig tot medium	Medium	Vinnig
Beheer	Maklik om te beheer en stop by vasgestelde posisies	Moeiliker om te beheer presies	Beperkte posisie beheer
Akkuraatheid	Hoog	Medium	Laag
Skoon werking	Skoon, geen lekkasies nie	Kan olie lek	Skoon lug, maar raserig
Ekstra toerusting benodig	Kragtoevoer en kontroleerder	Pomp, kleppe, vloeistof tenk	Lug kompressor
Onderhoud	Laag	Hoog	Medium
Beste vir	Outomatisering, robotika, meubels	Swaar masjiene, konstruksie	Vinnige fabriek bewegings

Hoe om die regte lineêre aktuator te kies

Die keuse van die regte lineêre aktuator begin met die begrip van wat die aktuator moet doen.Deur hierdie faktore hieronder na te gaan, kan u 'n lineêre aktuator kies wat veilig en doeltreffend by u projek pas.

Eerstens, oorweeg die las of krag vereis word.Die aktuator moet wees sterk genoeg om die voorwerp sonder spanning te druk of te trek.Dink vervolgens aan die slag lengte, wat is hoe ver die staaf nodig het om in of uit te beweeg.

Die spoed van beweging is ook belangrik.Sommige take benodig stadige en gladde beweging, terwyl ander vinniger aksie benodig.U moet ook die kragbron, soos elektries, hidroulies of pneumaties, en maak seker dit ooreenstem met wat beskikbaar is in jou stelsel.Laastens, oorweeg die beheermetode en werksomgewing.

Besluit of jy eenvoudige skakelaarbeheer of meer presiese posisionering benodig.Dink ook aan faktore soos spasie, geraasvlak, en blootstelling tot stof of vog.

Gevolgtrekking

Lineêre aktueerders help om reguit en beheerde beweging in baie stelsels te skep.Deur te verstaan ​​hoe hulle werk, hul onderdele en hul tipes, word dit makliker om dit korrek te gebruik.Om te weet waar dit toegepas word en hoe om die regte aktuator te kies, kan jou help om projekte beter te laat werk.
