Krag oor Ethernet: Die Slim Weg om Netwerk Toestelle te Krag
2026-05-19 338

Power over Ethernet (PoE) is 'n praktiese manier om netwerktoestelle aan te dryf deur 'n Ethernet-kabel te gebruik.Dit help om installasie skoner en makliker te maak, veral vir toestelle wat op mure, plafonne of areas sonder nabygeleë afsetpunte geplaas word.Hierdie artikel verduidelik hoe PoE werk, sy standaarde, algemene hardeware, beste gebruike, voordele, beperkings en moontlike probleme.

Katalogus

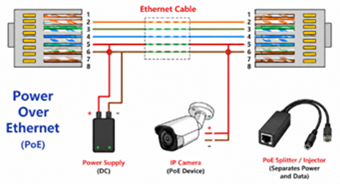

Figuur 1. Basiese Power over Ethernet (PoE) bedradingsdiagram

Wat is Power over Ethernet (PoE)?

Krag oor Ethernet (PoE) is 'n netwerktegnologie wat 'n enkele Ethernet-kabel toelaat om beide elektriese krag en data op dieselfde tyd te dra.In plaas daarvan om aparte kragkabels en netwerkkabels te gebruik, PoE kombineer beide funksies in een verbinding, wat toestelinstallasie eenvoudiger en doeltreffender maak.PoE word wyd gebruik vir netwerkgekoppelde toestelle soos IP-kameras, draadlose toegangspunte, VoIP-fone, slimsensors, toegangsbeheerstelsels en ander IoT-toerusting.Hierdie toestelle kan krag direk deur die Ethernet-kabel ontvang terwyl hulle ook netwerkdata oordra.

Een groot voordele van PoE is makliker installasie.Toestelle kan geplaas word op plekke waar elektriese afsetpunte dalk nie beskikbaar is nie, soos plafonne, buitemure, pakhuise, fabrieke of afgeleë moniteringsareas.PoE help ook om kabelrommel te verminder, installasiekoste te verlaag en netwerkuitbreiding te vereenvoudig deur die behoefte aan bykomende elektriese bedrading te verminder.

Hoe krag oor Ethernet werk

Power over Ethernet werk deur stuur krag en data deur dieselfde Ethernet-kabel.Dit beteken een kabel kan die toestel aan die netwerk koppel en dit ook die krag gee wat dit nodig het om te loop.Ethernet-kabel het verskeie klein koperdraadpare binne.In 'n PoE-opstelling word hierdie draadpare gebruik om netwerkdata en GS-krag op dieselfde tyd te dra.Die toestel het dus nie altyd 'n aparte kragkabel nodig nie.

Voordat krag gestuur word, kyk die PoE-toerusting of die gekoppelde toestel PoE ondersteun.Dit is nodig aangesien dit help om te verhoed dat krag na 'n normale toestel gestuur word wat nie vir PoE ontwerp is nie.

Hoe Ethernet-kabels krag dra

'n Ethernet-kabel het gedraaide draadpare binne-in.Hierdie draadpare word gewoonlik gebruik om data tussen toestelle te stuur.In PoE kan sommige van hierdie draadpare ook elektriese krag dra.Die krag keer nie dat die data werk nie.Albei kan deur dieselfde kabel reis aangesien PoE-toerusting ontwerp is om hulle veilig te bestuur.Afhangende van die opstelling, kan krag dieselfde draadpare as data gebruik of verskillende draadpare binne die kabel gebruik.

Wat is PSE en PD

In 'n PoE-stelsel is daar twee hoofdele:

• PSE beteken kragbrontoerusting.Dit is die toestel wat krag deur die Ethernet-kabel stuur.

• PD beteken aangedrewe toestel.Dit is die toestel wat krag en data vanaf die Ethernet-kabel ontvang.

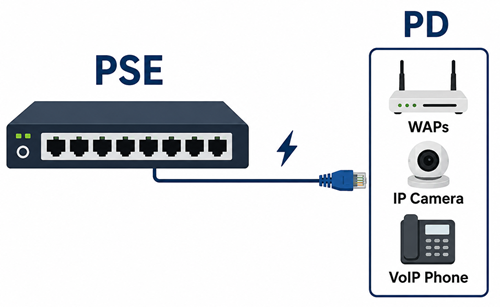

Figuur 2. PSE en PD in 'n PoE-stelsel

Voordat die PSE krag stuur, kyk dit of die PD PoE-versoenbaar is.Dit help om die verbinding veilig te hou en beskerm toestelle wat nie PoE ondersteun nie.

Modus A vs Modus B PoE

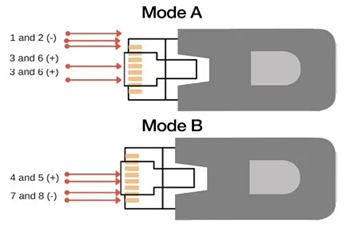

Figuur 3. PoE-modus A vs Modus B

Modus A en Modus B is twee maniere waarop PoE krag deur die draadpare binne 'n Ethernet-kabel kan stuur.

• In Modus A, krag en data gebruik dieselfde draadpare.

• In modus B, krag gebruik aparte draadpare van die datapare.

Jy hoef dit gewoonlik nie handmatig te kies nie, aangesien die meeste PoE-toerusting dit outomaties hanteer.Wat saak maak, is dat albei metodes een Ethernet-kabel toelaat om krag en data veilig te dra.

PoE-standaarde en kragvlakke

Power over Ethernet-stelsels is beskikbaar in verskillende kragvlakke om toestelle met verskillende kragvereistes te ondersteun.Die drie algemene weergawes is PoE, PoE+ en PoE++.Die belangrikste verskille tussen hulle is die IEEE-standaard wat gebruik word, maksimum kraglewering en die tipe toestelle wat hulle kan ondersteun.

Kenmerk	PoE	PoE+	PoE++
IEEE Standaard	IEEE 802.3af	IEEE 802.3at	IEEE 802.3bt
Maksimum krag van Bron	15,4 W	30 W	60 W tot 100 W
Tipiese krag Beskikbaar vir Toestel	~12.95 W	~25,5 W	~51 W tot 71 W
Kabelpaar Gebruik	2 pare	2 pare	4 pare
Algemeen Toestelle	VoIP-fone, basiese IP-kameras	PTZ kameras, dubbelband toegangspunte	Digitaal naamborde, PoE-beligting, dun kliënte
Jaar vrystelling	2003	2009	2018

Wanneer jy tussen PoE, PoE+ en PoE++ kies, is die hooffaktor die kragvereiste van die gekoppelde toestel.Die gebruik van 'n hoërkrag PoE-standaard kan meer veeleisende toestelle ondersteun, maar beide die kragbron en aangedrewe toestel moet dieselfde standaard ondersteun vir behoorlike werking.

PoE-hardeware en netwerktoestelle

PoE-hardeware word gebruik om krag en data deur Ethernet-kabels na netwerktoestelle te stuur.Die toestelle sluit PoE-skakelaars, PoE-inspuiters, splitters, verlengers en geskikte Ethernet-kabels in.

PoE Switch vs PoE Injector

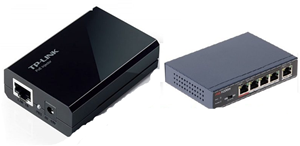

Figuur 4. PoE Switch vs PoE Injector

PoE-skakelaar is 'n netwerkskakelaar met ingeboude PoE-krag.Dit kan verskeie PoE-toestelle vanaf een sentrale eenheid koppel en aandryf.Dit is die beter keuse vir groter opstellings met verskeie IP-kameras, toegangspunte, VoIP-fone of slimtoestelle.

'n PoE-inspuiter voeg krag by een Ethernet-kabel.Dit is die beste wanneer jy reeds 'n normale nie-PoE-skakelaar het, maar net een of 'n paar PoE-toestelle hoef aan te dryf.Dit is goedkoper vir klein opstellings, maar dit is nie so prakties vir baie toestelle nie.

Kenmerk	PoE Skakel oor	PoE Inspuiter
Beste vir	Veelvuldige PoE toestelle	Een of min PoE toestelle
Funksie	Voorrade krag en data vanaf skakelpoorte	Voeg krag by 'n bestaande Ethernet-lyn
Opstelling grootte	Medium tot groot netwerke	Klein of tydelike opstellings
Koste	Hoër vooraf koste	Laer koste vir eenvoudige gebruik
Voorbeeld gebruik	CCTV stelsel, kantoor Wi-Fi, slim gebou	Een IP-kamera of toegangspunt

PoE-splitters en -verlengers

Figuur 5. PoE-splitter en PoE-inspuittoestelle

PoE splitter word gebruik wanneer die toestel nie PoE direk ondersteun nie.Dit skei die Ethernet-verbinding in twee uitsette: een vir data en een vir krag.Dit laat 'n nie-PoE-toestel toe om met 'n PoE-kabel te werk.

PoE verlenger word gebruik wanneer die kabelafstand te lank is.Standaard Ethernet is gewoonlik beperk tot ongeveer 100 meter.'n PoE-uitbreider help om die krag- en dataverbinding verder as daardie afstand voort te sit.

Beste Ethernet-kabels vir PoE

Goeie kabel kwaliteit is belangrik vir stabiele PoE-prestasie.Swak kabels kan kragverlies, oorverhitting of onstabiele toestelwerking veroorsaak.Vir die meeste PoE- en PoE+-stelsels, Cat5e is gewoonlik genoeg.Vir hoër-krag PoE++ of langer kabels, Cat6 of Cat6a is 'n beter keuse aangesien hulle krag en hitte beter hanteer.Dit is ook beter om suiwer koper Ethernet-kabels in plaas van koperbedekte aluminiumkabels te gebruik, aangesien suiwer koper meer stabiele kraglewering gee.

Beste toepassings vir PoE-tegnologie

IP sekuriteit kameras - PoE dryf IP-kameras aan en verskaf netwerkverbinding deur een Ethernet-kabel.

Draadlose toegangspunte - PoE dryf Wi-Fi-toegangspunte aan sonder om aparte kragbedrading te benodig.

VoIP-fone - PoE dryf kantoor VoIP-fone aan met dieselfde netwerkkabel.

IoT-toestelle - PoE ondersteun krag- en dataverbinding vir IoT-toestelle deur een kabel.

Slim geboue - PoE word gebruik in slim beligting, sensors en bou-outomatiseringstelsels.

Digitale Tekening - PoE dryf digitale skerms aan en koppel dit aan die netwerk.

Netwerk skakelaars - PoE-skakelaars verskaf krag aan gekoppelde PoE-toestelle.

Slimdeurtoegangstelsels - PoE dryf slim slotte en toegangsbeheertoestelle aan.

Industriële moniteringstelsels - PoE dryf industriële sensors en moniteringstoerusting aan.

Slim huis toestelle - PoE vereenvoudig die installering van slimhuistoestelle deur ekstra bedrading te verminder.

Voordele en beperkings van PoE

Voordele van PoE:

• Gebruik een Ethernet-kabel vir beide krag en data

• Verminder kabelrommel

• Vereenvoudig toestelinstallasie

• Verminder die behoefte aan elektriese afsetpunte

• Laat buigsame toestelplasing toe

• Ondersteun gesentraliseerde kragbestuur

• Werk maklik met rugsteunkragstelsels

• Skep 'n skoner netwerkopstelling

Beperkings van PoE:

• Ethernet-kabellengte is beperk

• Hoëkragtoestelle benodig dalk nuwer PoE-standaarde

• PoE-skakelaars en inspuiters kan koste verhoog

• Nie alle toestelle ondersteun PoE nie

• Kabels van swak gehalte kan werkverrigting beïnvloed

• Baie hoëkragtoestelle benodig dalk steeds aparte krag

• Netwerkonderbreking kan ook kraglewering stop

Algemene PoE-probleme en -oplossings

Toestel word nie aangeskakel nie: Kyk of die toestel PoE ondersteun en maak seker dit is aan 'n PoE-skakelaar of inspuiter gekoppel.

Onstabiele kragverbinding: Vervang beskadigde, los of lae kwaliteit Ethernet-kabels aangesien dit spanningsval kan veroorsaak.

Netwerk ontkoppel: Hou die Ethernet-kabel binne die aanbevole lengtelimiet, gewoonlik tot 100 meter.

Onvoldoende kraglewering: Gebruik 'n PoE-skakelaar of inspuiter met genoeg kragbegroting vir alle gekoppelde toestelle.

Toestel hou aan om te herbegin: Dit gebeur gewoonlik wanneer die toestel swak of onstabiele krag ontvang, verminder dus die las of gradeer die PoE-bron op.

Stadige netwerkprestasie: Gebruik Cat5e, Cat6, of beter kabels en vermy kabels wat naby sterk elektriese steurings loop.

PoE-poort werk nie: Toets die toestel op 'n ander PoE-poort om te kyk of die probleem by die skakelpoort of die toestel self is.

Oorverhitting toerusting: Verbeter lugvloei rondom die skakelaar of inspuiter en vermy om te veel hoëkragtoestelle te koppel.

Verenigbaarheidskwessies: Maak seker dat die PoE-toestel en kragbron dieselfde PoE-standaard ondersteun, soos PoE, PoE+ of PoE++.

Geen krag na 'n oplewing nie: Kyk vir weerlig- of oplewingskade en gebruik oplewingbeskerming vir buite- of lang kabellopies.

Is Power over Ethernet die moeite werd om te gebruik?

Ja, PoE is die moeite werd om te gebruik wanneer jy 'n netjieser en makliker manier om netwerktoestelle te bestuur.Die belangrikste waarde daarvan is nie net gerief nie, maar ook beter beheer oor gekoppelde toerusting vanaf een sentrale kragbron.PoE is veral nuttig vir stelsels wat met verloop van tyd kan groei.Wanneer meer toestelle later bygevoeg word, kan PoE maak uitbreiding makliker aangesien die opstelling reeds ontwerp is vir netwerkgebaseerde kraglewering.PoE is egter nie altyd die beste opsie nie.As jy net een of twee toestelle naby 'n kragpunt het, kan 'n gewone kragadapter goedkoper en eenvoudiger wees.PoE benodig ook die regte skakelaar, inspuiter, kabel en kragbegroting om behoorlik te werk.
