Die V48A48C500B van Vicor Corporation illustreer die nuutste innovasie in hoë-digtheid DC-DC-kragomskakeling.Hierdie geïsoleerde omskakelaar is ontwerp vir prestasie-kritieke omgewings, en bied 'n robuuste uitsetkrag van 500W, versterkte 3KV-isolasie en hoë-doeltreffendheidsbedryf binne 'n kompakte voltydse vormfaktor.Met sy wye insetreeks, gevorderde skakeltegnologie en die nakoming van wêreldwye veiligheidstandaarde, dien dit as 'n betroubare kragoplossing in sektore soos telekommunikasie, industriële outomatisering, lugvaart en verdediging.Hierdie artikel ondersoek die funksies, voordele, toepassings en tegniese ontwerpoorwegings wat die V48A48C500B 'n voorsprong in sy klas maak.

Katalogus

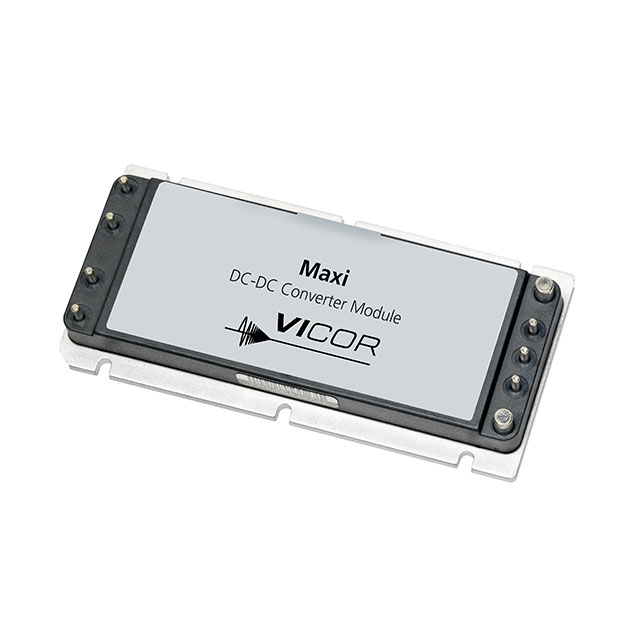

V48A48C500B Oorsig

Die V48A48C500B Van Vicor Corporation is 'n hoë werkverrigting, geïsoleerde DC-DC-omskakelaar wat ontwerp is vir veeleisende kragtoepassings.Met 'n wye 36-75V -insetbereik, lewer dit 'n gereguleerde 48V -uitset op tot 500W met 'n hoë doeltreffendheid (tot ~ 89,7%).Hierdie omskakelaar word gehuisves in 'n kompakte volledige baksteen-deur-gat-pakket, en bied versterkte 3KV-isolasie en gevorderde funksies soos Onderspanning (UVLO), Overspostage Protection (OVP), en afsluitingsvermoë.

Die V48A48C500B, 'n deel van Vicor se betroubare Maxi -reeks, is ideaal vir telekommunikasie, industriële outomatisering, lugvaart en militêre stelsels - waar kragdigtheid, robuuste prestasie en termiese veerkragtigheid van kritieke belang is.Die betroubare ontwerp en modulêre verenigbaarheid maak dit goed geskik vir skaalbare stelselargitekture.

As u belangstel om die V48A48C500B te koop, kontak ons ​​gerus vir pryse en beskikbaarheid.

V48A48C500B funksies en voordele

• Wye insetreeks - Ondersteun standaard 48V -kragstelsels, terwyl u ruimte bied vir spanningstuwings en kortstondige gebeure, wat betroubare werking in veeleisende omgewings verseker.

• Gereguleerde 48V -uitset, programmeerbaar 10–110% -lewer 'n nou gekontroleerde uitset met ± 0,3% regulering akkuraatheid en buigsame afwerkingsbereik, wat fyn ingestelde spanningsaanpassing vir verskillende lasvereistes moontlik maak.

• 500W Uitset teen 10.42A -Voorsien robuuste krag in 'n kompakte voltydse vormfaktor, en bereik 'n hoë drywingsdigtheid (~ 100W/in³) vir ruimtebeperkte stelsels.

• Versterkte 3kvrms isolasie -Verseker gebruikers- en stelselveiligheid deur galvaniese isolasie, voldoen aan streng standaarde vir industriële, telekommunikasie- en mediese graad-toepassings.

• Hoë-doeltreffendheid ZCS/ZVS-oorskakeling -Gebruik nulstroom- en nulspanningsskakelingstegnologieë om kragverlies te verminder, betroubaarheid te verhoog en laer termiese bestuursbehoeftes te verminder.

• Lae-geraasbewerking -Ontwerp vir minimale uitgevoer en uitgestraalde EMI, wat dit goed geskik maak vir geraasgevoelige toepassings soos presisieinstrumente of RF-stelsels.

• Uitsetoorspanningbeskerming (OVP) -Shields stroomaf stroombane van skade as gevolg van fout-geïnduseerde spanningstekke, wat die veerkragtigheid verbeter.

• Inset Onderspanninguitsluiting (UVLO) -Verhoed onstabiele werking deur die opstart te belemmer wanneer die insetspanning te laag is, wat die skoonmaak- en afwerkingsreekse verseker.

• Logika Aktiveer/deaktiveer die vermoë - Ondersteun eksterne beheer, waardeur afstandsbediening/opstart, kragvolgorde en integrasie van die stelselfoutherstel moontlik is.

• Enkeldraad en transformator-gekoppelde parallelle - Aktiveer skaalbare kragkonfigurasies en N+M -oortolligheid deur naatlose module parallelle toe te laat.

• Kompakte volsteen-onderstel (117 × 56 × 13 mm) -Bied 'n skraal, ruimtebesparende pakket wat geoptimaliseer is vir digte PCB-uitlegte en hoëprestasieplatforms.

• Werk tot +100 ° C - Handhaaf konsekwente prestasie in verhoogde omgewingstemperature sonder om af te lei, ideaal vir harde of waaierlose toepassings.

• ROHS, UL, CE, CB Certified - voldoen aan internasionale veiligheids-, omgewings- en regulatoriese standaarde vir wêreldwye bruikbaarheid en marktoegang.

V48A48C500B Aansoeke

• Telekommunikasie - Kragte kern- en randnetwerktoerusting, basisstasies en optiese vervoerstelsels met stabiele, geïsoleerde GS -krag.

• Industriële outomatisering -Ondersteun fabrieksoutomatisering, motorbeheer en programmeerbare logika-beheerders (PLC's) in robuuste, hoë geraas-omgewings.

• Rekenaarstelsels -lewer doeltreffende krag aan bedieners, datasentrums en hoëprestasie-rekenaarplatforms waar ruimte en hitte beperkings is.

• Ligte elektriese voertuie - Aktiveer betroubare kragverspreiding vir elektriese bromponies, fietse en kompakte mobiliteitsplatforms.

• Lugvaart en verdediging - Ideaal vir lugvaart-, radar- en veilige kommunikasiestelsels wat hoë betroubaarheid en versterkte isolasie benodig.

• Spoorwegstelsels -Geskik vir elektronika aan boord, seininfrastruktuur en kontrole-eenhede in die spoor- en transito-toepassings.

• Robotika -Kragte-servo's, sensors en AI-aangedrewe beheerders in industriële, kommersiële en outonome robotstelsels.

• Satelliete en ruimte -Ontwerp vir gebruik in ruimte-gegradeerde elektronika en satelliet-substelsels waar gewig, doeltreffendheid en bestralingsverdraagsaamheid van kritieke belang is.

• Toets en meting -Voorsien skoon, gereguleerde krag vir presisieinstrumente, kalibrasie-opstellings en elektroniese toetse vir laboratoriums.

• Onbemande lugvoertuie (drones) - Ondersteun kragaflewering vir drone -navigasiestelsels, elektronika vir loadvrag en kommunikasie -toerusting.

V48A48C500B Basiese modulebediening

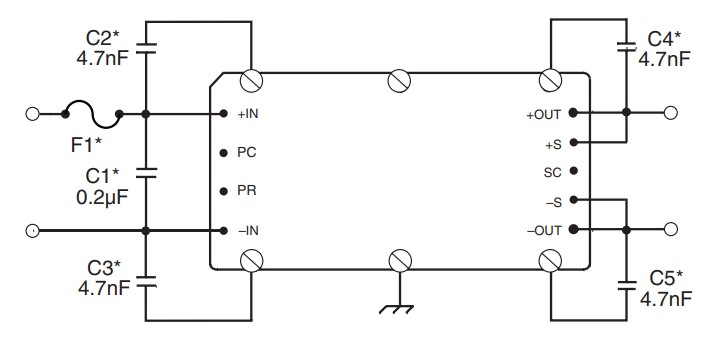

Hierdie diagram illustreer die basiese modulebewerking vir die Vicor V48A48C500B geïsoleerde DC-DC-omskakelaar.Dit wys hoe die module in 'n stelsel geïntegreer is met inset- en uitsetfiltreringskomponente om stabiele werkverrigting en elektromagnetiese verenigbaarheid te verseker.

Aan die insetkant bevat die stroombaan drie kondenseerdersC1 (0.2μF) en C2, C3 (4.7NF elk)saam met 'n lont (F1) om geraas te onderdruk en beskerming teen oorstroom te bied.Hierdie komponente filter insetoorgange en help om die uitgevoerde EMI te verminder.Die +in- en –in -terminale ontvang die insetspanning wat deur die interne kragomskakelingskringloop beweeg.

Op die uitsetkant, C4 en C5 (4.7NF elk) Dien as hoëfrekwensie-geraasfilters om die uitset te stabiliseer en seinintegriteit te verbeter.Die uitset word via +Uit en –out penne, met addisionele sin en kontrolepins+s, –S (afstandwaarneming), PC (primêre beheer), PR (primêre opbrengs) en SC (sekondêre beheer)Word gebruik vir spanningsregulering, terugvoer en afstandsbestuur.

V48A48C500B Alternatiewe produkte

V24b24h200bn

V48A48C500BG2

V48A48C100B3

V48A48C500Al2

V48A48C500A3

V48A48C500B spesifikasies

V48A48C500B Absolute maksimum graderings

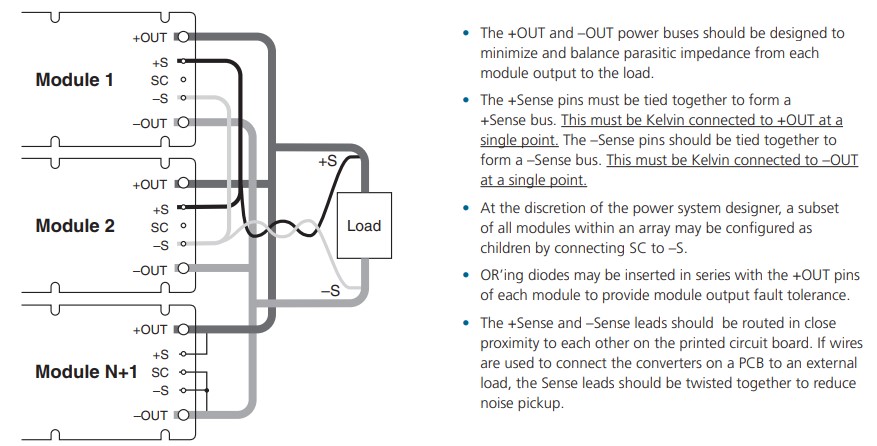

V48A48C500B Parallel busuitset

V48A48C500B Meganiese tekeninge

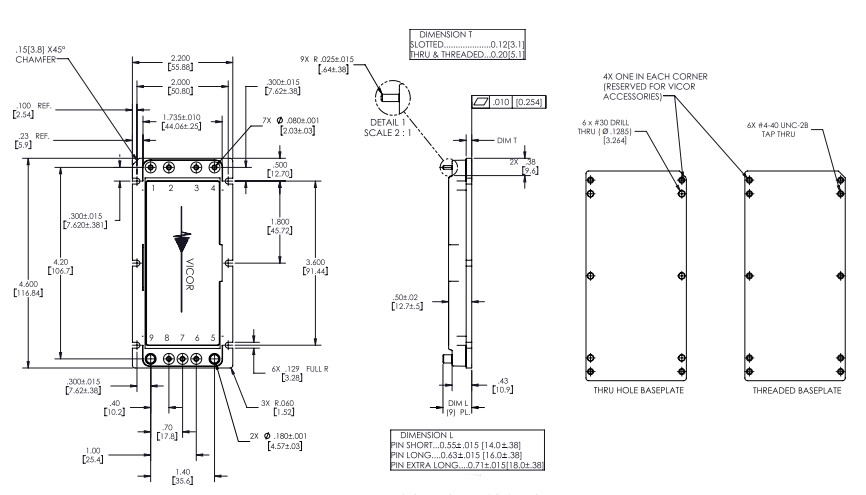

Hierdie meganiese tekening van die V48A48C500B gee 'n uiteensetting van die volledige baksteen-pakketafmetings en monteringspesifikasies, wat krities is vir stelselintegrasie en PCB-uitlegbeplanning.

Die module het 'n reghoekige voetspoor 4,60 duim (116,84 mm) lank en 2,20 duim (55,88 mm) breed, met 'n hoogte van 13,72 mm (0,54 duim). Hierdie grootte stem ooreen met die volkstop-dimensies in die industrie, waardeur dit in standaard kragomskakelingsgleuwe kan pas.

Montage gate is presies geplaas vir veilige installasie.Die tekening wys Ses monteergate (grootte #6-32 of M3) en vier hoekgate gereserveer vir Vicor -bykomstighede.Twee monteertipes word geïllustreer: deur die basisplaat van die gaatjie en draadplaat, afhangend van hoe die module aan 'n koelkas of onderstel vasgemaak sal word.

Speldplasing en lengtes word ook gespesifiseer.Die penne is gespasieer en in lyn langs die onderrand, met verskillende lengtes, afhangende van die toepassing (kort, lank of ekstra lank).Die meganiese toleransies verseker verenigbaarheid met outomatiese samestelling en betroubare elektriese kontak.

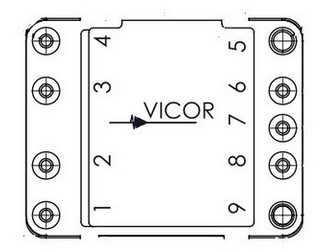

V48A48C500B PIN -konfigurasie

V48A48C500B PCB -montering

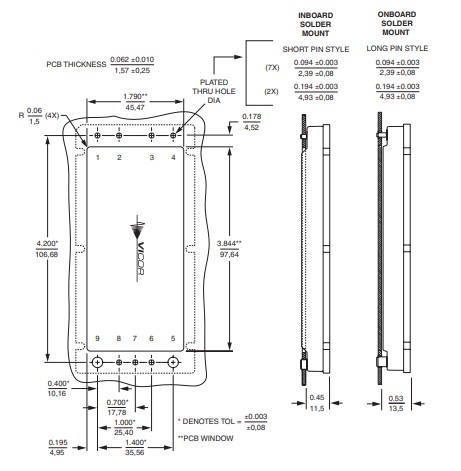

Hierdie PCB -bevestigingsdiagram vir die V48A48C500B bied gedetailleerde uitlegspesifikasies vir veilige en presiese installasie op 'n gedrukte stroombaanbord.Die module is ontwerp om by 'n boordknipsel te pas met 'n PCB -vensterarea van 1.750 "× 3.844" (44,45 mm × 97,64 mm) en gebruik geplateerde deur-gate vir PIN-verbindings.

Dit bied voorsiening vir beide kort- en langpen-style, afhangende van of die eenheid gemonteer is vir binneboord-soldeersel of aan boord van soldeer.Kort penne het 'n totale hoogte van ongeveer 0.45 duim (11,5 mm), wyle Lang penne bereik ongeveer 13,5 mm (13,5 mm)waardeur buigsaamheid in die monteerhoogte en bordstapel kan wees.

Die diagram spesifiseer ook die spoelafstand van die pen, die gaatjie -diameters en die opruimingstoleransies van die komponent vir optimale belyning en betroubare elektriese kontak.Hierdie riglyne is noodsaaklik om meganiese integriteit en behoorlike termiese koppelvlak te verseker wanneer die module in digte of termies veeleisende toepassings gemonteer word.

V48A48C500B VS V24C48T100BG2 Vergelyking

V48A48C500B Vervaardiger

Die V48A48C500B word gemaak deurVicor Corporation , gestig in 1981 deur Dr. Patrizio Vinciarelli, is 'n wêreldleier in modulêre kragomskakelingsoplossings, met sy hoofkwartier in Andover, Massachusetts.Die maatskappy spesialiseer in hoëprestasie DC-DC en AC-DC-omskakelingsmodules, wat wissel van tradisionele baksteenformate tot gevorderde skyfskaal-kragkomponente.Vicor se Technologies Power Critical Applications oor rekenaar-, telekommunikasie-, industriële outomatisering, lugvaart-, motor- en verdedigingsektore.Met 'n vervaardigingsfasiliteit van 320,000 vierkante meter, ongeveer 1 080 werknemers, en jaarlikse inkomste van ongeveer 405 miljoen dollar, is Vicor as 'n openbaar verhandelde maatskappy op die NASDAQ onder die ticker -simbool VICR.Die modulêre “kragkomponent” -ontwerpfilosofie lewer buitengewone kragdigtheid, doeltreffendheid en skaalbaarheid wat die nuutste innovasies ondersteun in hoë spanning, elektriese mobiliteit, ruimtestelsels en verder.

Konklusie

Die V48A48C500B bied ongeëwenaarde prestasie vir sendingkritiese stelsels wat stabiele 48V-uitsetkrag benodig.Die breë toepassingsomvang, gevorderde beskermende kenmerke en die gemak van integrasie versterk die reputasie van Vicor vir die lewering van kragmodules wat die bedryfstandaarde oorskry.Of u nou skaalbare bedienerinfrastruktuur bou of robuuste kragverspreiding vir lug- en ruimtevaartstelsels ontwerp, die V48A48C500B bied die doeltreffendheid en buigsaamheid van die moderne stelsels se vraag.
